WED-23568
? 高性能4核ARM處理器，4核Cortex-A55
? NPU算力高達1 TOPS
? 最高支持8GB內存
? 2路千兆網口，10/100/1000Mbps自適應
? 外置2路USB 3.0
? 1路HDMI 2.1， 最高支持4K @60Hz
? 集成高速擴展連接器，支持多路接口擴展功能
? 支持工業級寬溫設計（-40~85℃）
? 設計緊湊，體積小巧
? 高性能4核ARM處理器，4核Cortex-A55
? NPU算力高達1 TOPS
? 最高支持8GB內存
? 2路千兆網口，10/100/1000Mbps自適應
? 外置2路USB 3.0
? 1路HDMI 2.1， 最高支持4K @60Hz
? 集成高速擴展連接器，支持多路接口擴展功能
? 支持工業級寬溫設計（-40~85℃）
? 設計緊湊，體積小巧

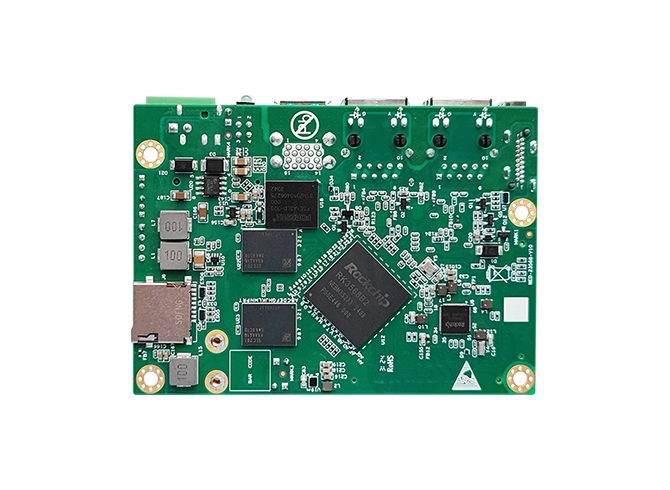

高性能2.5吋ARM主板，基于瑞芯微RK3568處理器開發，4核Cortex-A55，主頻最高達2.0GHz，集成的NPU可提供高達1 Tops的AI算力；最高支持8GB內存；支持2路千兆網口（10/100/1000Mbps自適應），2路USB 3.0，1路HDMI 2.1（最高支持4K @60Hz）， 集成高速擴展連接器，支持多路接口擴展功能； 支持工業級寬溫設計（-40~85℃）設計緊湊；體積小巧。
產品型號 | WED-23568 | WED-23568I | |
處理器 | SoC | RockChip RK3568 | RockChip RK3568J |
CPU | 4核心高性能ARM Cortex-A55處理器 | ||
主頻最高達2.0GHz | |||
NPU | 高達1 TOPS @Int 8的AI算力 | ||
支持Caffe / TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet等主流架構模型 | |||
GPU | ARM Mali-G52 2EE | ||
支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1； 內嵌高性能2D加速硬件 | |||
VPU | 支持H.265/H.264視頻編碼，高達1080P @60fps | ||
支持H.265/H.264/VP9視頻解碼， 最高4K @60fps | |||
支持 48M ISP，支持 HDR | |||
內存 | 類型 | DDR4 | |
容量 | 2/4/8GB | ||
集成方式 | 板貼 | ||
存儲 | eMMC | eMMC 5.1，8/16/32/64/128GB | |
SSD | 支持M.2 B-Key 2242 NVMe SSD | ||
TF卡 | 支持 | ||
顯示 | HDMI | 1路HDMI， 最高4K @60Hz | |
網絡 | 以太網 | 2路千兆網口，10/100/1000 Mbps自適應 | |
4G/5G | 支持4G/5G，支持Micro SIM卡 | ||
USB | USB | 2路USB 3.0 | |
串口 | 串口 | 1路Debug串口 | |
擴展接口 | M.2 | 1路M.2 B-key接口，支持NVMe硬盤或PCIe 4G/5G模塊 | |
高速擴展連接器1 | 1路 MIPI CSI | ||
1路MIPI DSI/LVDS | |||
1路MIPI DSI | |||
1路eDP | |||
高速擴展連接器2 | 1路USB 3.0 | ||
1路USB 2.0 | |||
5路UART，TTL信號 | |||
3路CAN | |||
17路GPIO | |||
4路I2C | |||
1路I2S | |||
4路ADC | |||
2路PWM | |||
操作系統 | OS | Linux、Android 12，鴻蒙等國產操作系統 | |
電源 | 類型 | DC | |
輸入電壓 | 12-24V | ||
環境 | 工作溫度 | -10～60℃ | -40～85℃ |
存儲溫度 | -40～85℃ | ||
工作濕度 | 10- 90% @ 40℃，無凝結 | ||
存儲濕度 | 0- 95% @ 60℃，無凝結 | ||
幾何尺寸 | 外形尺寸 | 100.5mm×72mm | |
