WEC-CEHL
? 具有超強兼容性，與WEC-CTGL系列核心板相互兼容
? 采用Intel 第12代Elkhart Lake系列處理器
? 支持DDR4內存，1個雙通道SO-DIMM插槽，最大32GB
? 支持1路千兆以太網，10/100/1000Mbps自適應
? 支持4路USB 3.0，10路USB 2.0
? 支持6路UART，10路GPIO
? 支持HDMI、eDP高清顯示
? 支持6路PCIe 3.0 ×1
? 具有超強兼容性，與WEC-CTGL系列核心板相互兼容
? 采用Intel 第12代Elkhart Lake系列處理器
? 支持DDR4內存，1個雙通道SO-DIMM插槽，最大32GB
? 支持1路千兆以太網，10/100/1000Mbps自適應
? 支持4路USB 3.0，10路USB 2.0
? 支持6路UART，10路GPIO
? 支持HDMI、eDP高清顯示
? 支持6路PCIe 3.0 ×1

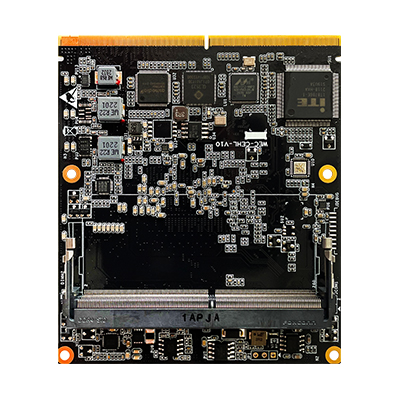

本產品屬于杭州研智科技有限公司工業核心板，具有超強兼容性，與WEC-CTGL核心板相互兼容。
采用Intel 第12代Elkhart Lake系列處理器，支持DDR4內存，1個雙通道SO-DIMM插槽，最大32GB；支持1路千兆以太網，10/100/1000Mbps自適應；支持4路USB 3.0，10路USB 2.0；支持6路UART，10路GPIO；支持HDMI、eDP高清顯示；支持6路PCIe 3.0 ×1。
▇ 兼容性能特點：
? 跨平臺兼容： 兼容intel第11代酷睿Tiger Lake系列和第12代賽揚Elkhart Lake系列處理器
? 接口兼容： 均采用MXM物理接口
? 信號兼容：按照統一的規則對管腳信號進行定義
同一塊底板可以適配WEC-CEHL和WEC-CEHL系列核心板。
產品型號 | WEC-CJ6412 | WEC-CJ6413 | WEC-CJ6426 | |
處理器 | CPU | Intel Celeron J6412 | Intel Celeron J6413 | Intel Celeron J6426 |
核心/線程 | 4/4 | 4/4 | 4/4 | |
睿頻 | 2.6GHz | 3.00GHz | 3.00GHz | |
LLC | 1.5MB | 1.5MB | 1.5MB | |
熱設計功耗 | 10W | 10W | 10W | |
BIOS | AMIUEFIBIOS | |||
內存 | 類型 | DDR4，3200MHz | ||
容量 | 4/8/16/32GB | |||
ECCSupport | N/A | |||
通道/插槽 | 1路雙通道SO-DIMM插槽 | |||
圖形 | 控制器 | Intel?UHD Graphics for 10th GenIntel? Processors | ||
最大頻率 | 800MHz | 800MHz | 850MHz | |
顯示 | eDP | 1路，最大支持4096×2304 @60Hz | ||
HDMI | 1路，最大支持4096×2304 @60Hz | |||
多屏顯示 | 支持3屏異顯 | |||
網絡 | 控制器 | Intel I211 | ||
速度 | 10/100/1000 Mbps自適應 | |||
數量 | 1路 | |||
I/O | USB | 4路USB 3.0，10路USB 2.0 | ||
UART | 6路 (4路 2-wire / 2路8-wire) | |||
SATA | 2路SATA 3.0 | |||
GPIO | 10路 | |||
PCIe | 6路PCIe 3.0 ×1 | |||
音頻 | 1路Intel HD音頻接口 | |||
SM | 1路 | |||
SPI | 1路 | |||
Smart Fan | System FAN（Option support） | |||
Watchdog | BIOS Support | |||
操作系統 | OS | Windows 10/11，Ubuntu | ||
電源 | 類型 | DC | ||
輸入電壓 | 12V；RTC電池 2.0-3.3V | |||
環境 | 工作溫度 | 常規：-10 ~ 60 °C | ||
存儲溫度 | -40 ~ 85 °C | |||
工作濕度 | 10-95% @40℃，無冷凝 | |||
存儲濕度 | 0-95% @60℃，無冷凝 | |||
| 機械性能 | 外形尺寸 | 95mm×82mm | ||
